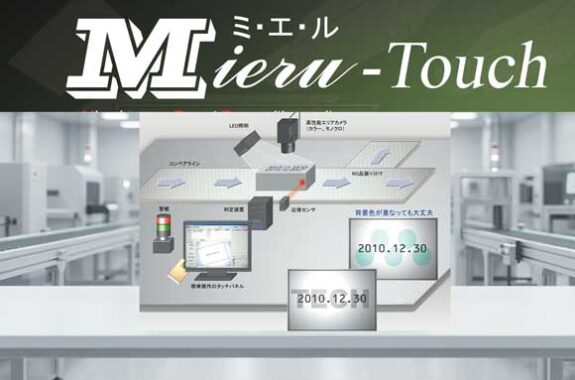

印字品質検査装置 Mieru-Touch

商品概要・特長

商品に印字された文字・マークを高速に自動検査 / タッチパネル操作
印字不良(欠け・汚れ)、印字間違いを見逃さない

背景模様や、ナイロンによる凹凸ラインがある部分に重なった印字も文字の色抽出によって正確に読み取ります。

同系色の背景と重なった印字、明るさにムラのある場合でも、濃淡を識別して認識します。

印字位置の大きなズレにも追従。コンベア上で回転してしまっても、折れや窪みで変形した文字も補正。

検査対象と環境に合わせて最適なカメラ、照明、レンズを選定。

検査結果は様々な形式でスピーディーに出力(デジタル、シリアル、TCP-IP)し、即座にNG品を振り分け可能。
検査履歴をモニタ画面に表示、NGとなった画像は保存出来ます。

画像取込	カメラ：カラーカメラ、モノクロカメラ(マルチカメラ対応) トリガ：近接センサーなどのデジタル入力、画像監視トリガ、遅延時間設定照明：指向性LED照明、ON/OFF制御
判定機能	文字登録：複数パターン文字登録、文字サイズ自由設定、画像から自動文字抽出領域設定：認識範囲、回転角度、文字種、間隔、複数の文字領域設定分離機能：カラー識別 (RGB, CMY, CMYK, HSV, HLS, XYZ, Lab)、相対輝度識別認識機能：相対輝度閾値、抽出サンプル数、判定閾値設定
画面表示	取込画像表示、認識結果文字、OK/NG判定、検査履歴表示、NG数・NG率品種選択による簡易設定、検査日付変更
結果出力	デジタル出力：OK/NG信号、稼働信号シリアル/TCP-IP出力：認識結果文字列、一致度、判定
検査画像	NG画像の自動保存、再表示/再評価機能
